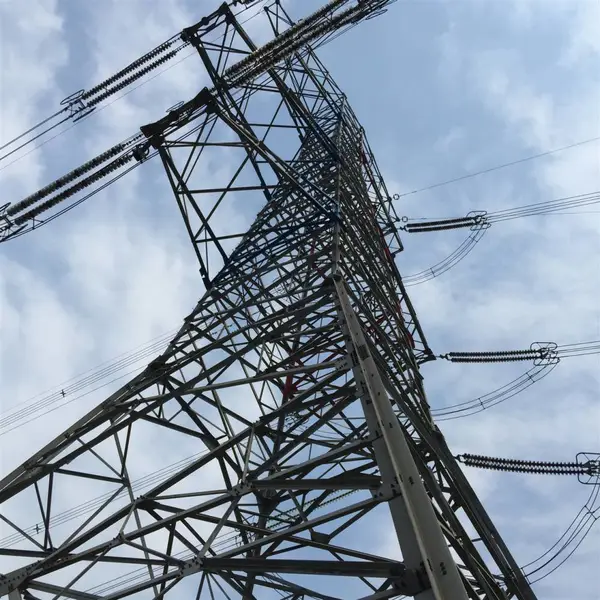

强风和大温差会引起通信输电铁塔螺栓连接的松动失效，再遇到适当风载有时会引起塔顶振动异常或共振,导致铁塔***的晃动和翘曲变形、铁塔构件疲劳破坏、塔身结构失稳以及倒塔等，严重危及通信和输电网络的安全，因此早期铁塔螺栓松动诊断就显得特别重要！

万联一迈MT-Shock300-TT-S是一款通信输电铁塔振动晃动倾斜螺栓松动监测系统，由于杆塔上螺栓数量众多，不可能对每个螺栓进行监测，通过监测记录塔体振动晃动的三轴加速度来分析判断螺栓松动状态是一种可行的方法，当铁塔螺栓松动后只有在适当的风载作用下才能造成塔体过度振动晃动，因此系统必须具有高速采样频率才能捕捉任何瞬间风载造成塔体振动加速度的异常变化，MT-Shock300-TT-S加速度阅读速率通过软件可在1024Hz to 5分钟自由选择，快速的采样速率不会丢失任何瞬态振动加速度数据，系统可以选择在阈值模式或实时监测模式下工作，特别有利于判断分析早期的螺栓松动故障，当系统发出报警后，维护人员可迅速前往相关铁塔检查螺栓标记胶，发现螺栓松动时及时予以处理。通常将设备水平安装在塔顶，太阳能供电系统提供电源，也可通过市电（220V）供电，数据传输方式有两种，可以选择通过4G或5G无线方式远程监测，也可选择通过光纤等有线方式将信号传输到杆塔附近的监控室进行监测。该设备中的加速度记录仪通过多项***，配备美国出厂校准质***书，数据可靠，具有量程多、精度高、体积小、重量轻、内含充电电池、安装方便等特点，系统根据预先设定的阅读速率和阈值自动测量和记录塔体三轴振动加速度数据，同时根据水平X和Y轴以及垂直于地面的Z轴数据的变化，可以轻松判断铁塔倾斜的程度、方向和变化趋势，一旦发现某杆塔的数据超过预先设定的阈值将及时报警检修，***提高巡检效率，有效降低运维成本，后期还可加根据需要装如温湿度、风速风向等其他监测设备，因此系统具有良好的扩展性。

MT-SHOCK300-TT-S功能强大，通过软件有三种不同的加速度量程可供选择（±15g、±100g、±300g），存储容量高达4,192,254组（1,397,418组/每通道），存储介质为非易失性固态存储器，即使电池电量耗尽也能保障数据的安全。该系统通过软件还可以在加速度X、Y、Z三个轴上设定不同的阈值，具有触发记录功能，可以方便地下载和阅读所有数据，每条数据均带有时间戳，通过迈捷克功能强大的软件还可将数据转换成EXCEL格式以便做进一步处理和分析，该产品广泛应用于通信和输电铁塔、风机塔、风电机组、桥梁和的高层建筑振动晃动倾斜加速度以及螺栓松动的监测报警。

参数指标：

总存储容量：4192254 组(其中1397418组/每通道，所有通道均使用状态下)
阅读速率：1024 Hz to 5 分钟，可通过软件选择。
电池续航时间：长期
材料：阳极氧化铝
操作环境：-20 ºC to +60 ºC，0 %RH to 95 %RH 非冷凝
接口线：USB-C 电缆 (包含)
传输速率：1MBaud
通过认证： CE compliant，EMC Directive 2014/30/EU，RoHS Directive 2011/65/EU
防水等级：IP64
记录仪尺寸：3.4 in x 1.7 in x 1.3 in (86 mm x 43 mm x 33 mm)(长*宽*高)
防护盒尺寸：280mm*230mm*149mm(长*宽*高)
重量：3.5Kg
加速度传感器：MEMS Semiconductor，三轴
量程：±15g/±100g/±300g
分辨率：0.02g/0.05g/0.2g
精度：±0.3g/±2.0g/±6.0g
采样速率：1000 Hz
频率响应：> 1000Hz (15g) ，> 500Hz (100g、300g)

工作模式：

该记录仪有多种工作模式。启动方式有现在启动模式和延时启动模式（6个月），停止方式有手动停止模式和自动停止模式、阈值模式和实时记录模式，可以根据需要自由选择和组合使用。首先将迈捷克专用软件安装在计算机上，将装有软件的U盘插入计算机USB口，根据软件安装提示很快完成安装，桌面上将生成一个迈捷克软件图标。

1、现在启动模式

记录仪和计算机通过接口线进行连接，打开电脑桌面上迈捷克软件图标，软件将自动识别该记录仪。选择现在启动模式表示记录仪马上就开始记录数据，记录仪停止方式有手动停止模式和自动停止模式可供选择，其中手动停止需要将记录仪和计算机连接后，由手动通过软件使得仪器停止工作，而自动停止模式，记录仪将在预先设定的将来某个时间点自动停止工作。阅读时间间隔的选择，可在1024HZ to 5分钟内自由选择，在不同的阅读速率下软件将自动计算出在现有存储容量下记录仪最长的工作时间（例如选择15秒，可连续记录约240天，以此类推）。

2、延时启动模式

选择延时启动模式表示记录仪将在预先设定的将来某个时间点自动开始工作，无需人工操作，同样记录仪停止方式也有手动停止模式和自动停止模式可供选择。

3、阈值模式

根据需要通过软件可在记录仪的“属性” 中分别设定加速度三个轴的阈值和触发样本数，完成设定后的记录仪不论在现在启动模式或延时启动模式下，只有当阈值被触发后，记录仪开始记录该触发点及前后若干个数据，然后停止记录等待下一次触发。

4、实时监测模式

将记录仪通过专用接口线和计算机进行连接，通过迈捷克软件即可实时数据的监测和记录。
